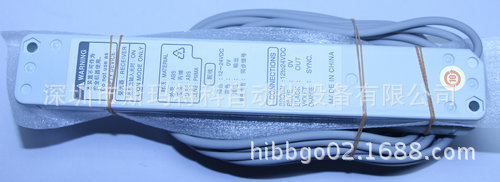

最大检测高度540mm(28光轴)实现了薄型树脂盒型区域传感器系列中高达540mm(28光轴)的检测高度。光轴间距20mm(最小检测物体φ 30mm)，检测距离5m，满足多种需求。
薄身，仅13mm厚仅13mm厚，30mm宽，薄身NA2-N系列与您的设备正好吻合，不会干扰工作。
清晰易见的宽作业指示灯投光器和受光器两面都装有清晰易见的红色作业指示灯，宽度为102mm。当检测输出直接连接作业指示灯，还可作为大型工作状态指示灯使用。
6种检测高度除原有的12，16和20光轴型外，此系列还包括8，24和28光轴型。有检测高度从540mm(28光轴)至140mm(8光轴)的多种型号可供选择。
用途
检查路径不确定的下落物体 检查卷筒 防止错误检选
勿将本产品用于个人安全保护。
并行安装的防干扰设置 方便的投光停止功能
将两个传感器设为不同的投光频率以防 止相互干扰。同时使用两个传感器可进 行更广区域的检测。 设定频率可根据亮起的投光指示灯数量 决定。 通过输入一个外部信号可停止光轴输 出。当开始操作时此为有用的测试运行功能。
可选亮起模式 全球适用
用工作模式转换开关可选择作业指示灯的操作。 EMC指定适用品并取得UL认证。时备有在欧洲大量需求的PNP输
出型。
订购指南
种 类 形 状 检测距离 型 号 光轴数 检测高度(mm) 输 出
NPN
输
出
型 5m NA2-N8 8 140 NPN开路集电极晶体管
NA2-N12 12 220
NA2-N16 16 300
NA2-N20 20 380
NA2-N24 24 460
NA2-N28 28 540
PNP
输
出
型 NA2-N8-PN 8 140 PNP开路集电极晶体管
NA2-N12-PN 12 220
NA2-N16-PN 16 300
NA2-N20-PN 20 380
NA2-N24-PN 24 460
NA2-N28-PN 28 540
5m电缆长度型及韩国S标志认证产品
备有5m电缆长度型(标准：3m)、标准型和获得韩国S标志认证的产品。
型号表种 类 标准型 5m电缆长度型 韩国S标志认证产品
NPN
输
出
型 NA2-N8 NA2-N8-C5 NA2-N8-K
NA2-N12 NA2-N12-C5 NA2-N12-K
NA2-N16 NA2-N16-C5 NA2-N16-K
NA2-N20 NA2-N20-C5 NA2-N20-K
NA2-N24 NA2-N24-C5 NA2-N24-K
NA2-N28 NA2-N28-C5 NA2-N28-K
配件(另售)
品 名 型 号 说 明
狭缝透光罩 OS-NA2-N8 适用于8光轴 狭缝透光罩阻止投光或受光的光轴数封口型：10个一套(5传感器套)检测距离： 4m( 单侧安装)1.5m(两侧安装)
OS-NA2-N12 适用于12光轴
OS-NA2-N16 适用于16光轴
OS-NA2-N20 适用于20光轴
OS-NA2-N24 适用于24光轴
OS-NA2-N28 适用于28光轴
传感器安装
支架(注) MS-NA1-1 4个支架为一套附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩，4个垫片和4个带垫圈的M4螺丝(长15mm)。
MS-NA1-1不附带垫片。带有垫圈的M4螺丝(长15mm)不可用于NA2-N系列。
MS-NA2-1
传感器支撑支架 OS-NA2-N8 适用于8光轴
在强烈振动环境下支撑传感器机身。2个支架为一套
OS-NA2-N12 适用于12光轴
OS-NA2-N16 适用于16光轴
OS-NA2-N20 适用于20光轴
OS-NA2-N24 适用于24光轴
OS-NA2-N28 适用于28光轴
注：请勿将传感器安装支架固定在传感器的前面。
狭缝透光罩 方便的投光停止功能 方便的投光停止功能
OS-NA2-N MS-NA1-1 / MS-NA2-1 MS-NA3-N
狭缝透光罩可保证投光或受光的光轴数，因而减少了相邻传感器间的干扰。
当光线太强穿过物体时也可使用。卸下前罩(铭板)。
使用狭缝透光罩时检测距离缩短。 附带带垫圈的M4螺丝、螺母和挂钩。 附带带垫圈的M4螺丝、螺母、挂钩和垫片。
规格
光轴数 8 12 16 20 24 28
NPN输出型 NA2-N8 NA2-N12 NA2-N16 NA2-N20 NA2-N24 NA2-N28
PNP输出型 NA2-N8-PN NA2-N12-PN NA2-N16-PN NA2-N20-PN NA2-N24-PN NA2-N28-PN
检测高度 140mm 220mm 300mm 380mm 460mm 540mm
检测距离 5m
光轴间距 20mm
检测物体 φ 30mm以上的不透明体
电源电压 12～24V DC±10% 脉动P-P10%以下
消
耗
电
量 投
光
器 作业指示灯 ON 0.7W以下 0.8W以下 0.9W以下 1.0W以下 1.1W以下 1.2W以下
作业指示灯 OFF 0.6W以下 0.7W以下 0.8W以下 0.9W以下 1.0W以下 1.1W以下
受
光
器 作业指示灯 ON 0.7W以下 0.8W以下 0.9W以下 1.0W以下 1.1W以下 1.2W以下
作业指示灯 OFF 0.6W以下 0.7W以下 0.8W以下 0.9W以下 1.0W以下 1.1W以下
输出
注：根据以下公式获得消耗电流。
消耗电流＝消耗电量÷电源电压 (例) 如果 NA2-N8 (当作业指示灯亮时) 电源电压为12V时，投光器的消耗电流为：0.7W÷12V ≈ 0.058A＝58mA。
I/O电路图和线路图
NPN输出型I/O电路图 线路图
PNP输出型I/O电路图 线路图
